數控沖床聯軸器
發布者：卓東機械 發布時間：2012/10/29 7:48:38
在數控沖床進給驅動系統中，伺服電動機與滾珠絲杠聯結，要保證傳動無間隙。只有這樣才能準確執行脈沖指令，而不丟掉脈沖。為此在數控沖床上，主要采用三種聯接方式：直聯式、齒輪減速方式、齒形帶方式。
最常用的是直聯式。它是通過撓性聯軸節，把伺服電機和滾珠絲杠聯結起來的。這種無鍵、無隙直聯方式的聯軸節已編入機床零部件標準，名稱為膜片彈性聯軸器。參見加工中心有關內容。

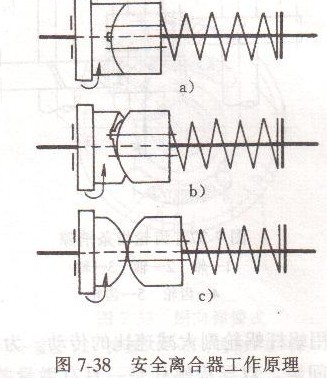

在數控沖床進給系統中，為了避免進給力過大時損壞機構部件，尤其是數控沖床的進給系統中常常采用了安全聯軸節。安全聯軸節是由聯軸器和安全離合器組成。安全離合器的工作原理如圖7-38所示。這樣正常情況下，運動由安全離合器傳至下一軸。當出現過載時，前軸的扭矩增大并超過允許值，這時通過安全離合器端面螺旋齒傳遞的扭矩也隨之增加，以致使端面螺旋齒處的軸向推力超過彈簧的壓力，于是便將離臺器右半部推開，這時離合器左半部繼續旋轉，而右半部卻不被帶動，所以在兩者之間產生打滑現象，將傳動斷開，因此使傳動機構不致困過載而破壞。當過載現象消失后，由于彈簧的彈力，安全離合器自動恢復到原來的正常狀態。機床需用的更大進給力決定于彈簧的彈力。擰動螺母，就可調整彈簧的彈力。
