數控系統組成
發布者：卓東機械 發布時間：2011/3/25 10:00:06

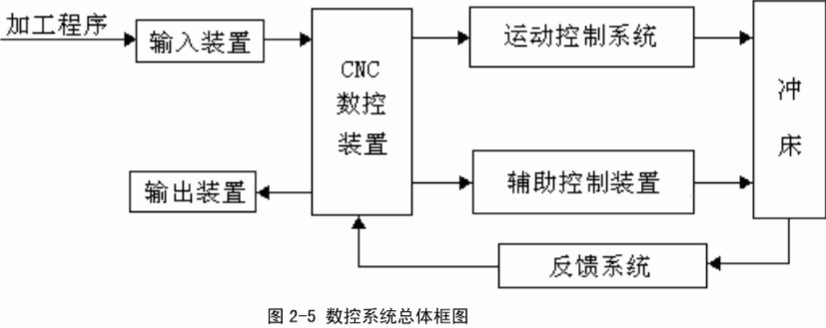

數控系統（即CNC）由輸入輸出設備、CNC數控裝置、輔助控制裝置（PLC功能）運動控制系統組成，圖2-5位數控沖床CNC系統總體框圖。
由上圖可知，CNC主要包括NC和PLC兩方面的功能。其中，NC主要實現數控機床刀具相對于工件或工件相對于刀具運動規律的數字控制；而PLC主要完成機床輔助設備的控制，它是在數控機床運行過程中，根據要求對各種開關量（如中間繼電器等）進行控制，并檢測系統中各開關量的狀態返回給數控系統。
通過上面我們對運動的分析得到數控沖床總NC方面的功能主要包括：①水平X、Y
方向上的進給運動。②Z方向上的沖壓運動。③換模過程中轉盤的旋轉。④360°自動旋
轉的轉模機構。而PLC方面的功能主要包括：①央鉗的動作。②定付銷的動作。③回零
檢測（X、Y軸回零、沖頭回零、回轉臺回零）。④運動過程中極限侍置的監測。⑤工件是否運行到被沖壓位置的監測。
