[例1]液壓系統故障的故障排除。
故障現象某數控沖床，換刀不能進行，無報警。
分析及處理過程：該數控沖床換刀利用液壓機構，不能換刀的可能原因有：
(1)PLC到電磁閥之間電氣線路故障。
(2)液壓系統壓力異常，電磁閩卡死或損壞。
(3)換刀機構卡死。
為判斷液壓系統是否正常，手動方式下執行主軸換擋，不能完成，再試其他液壓功能均不能完成，故懷疑為液壓系統故障。查系統保壓1.5MPa正常；執行換刀，查換刀壓力1.5MPa，執行過程中壓力表無變化，懷疑電磁閥未動作；用螺釘旋具錐換刀電磁閥，鐵心伸縮順暢，無卡滯。拔下電磁閥電源插頭，測電磁闊線圈電阻，正常。測電磁閱供電電壓，發現只有15V且波動。再查電磁間電源整流電橋，發現有一二極管斷開；更換后，數控沖床恢復正常。

[例2]彈性夾具無法張開的故障排除。
故障現象：某配套GSK980M系統的數控磨床，在裝卸工件時，發現夾具無法張開。

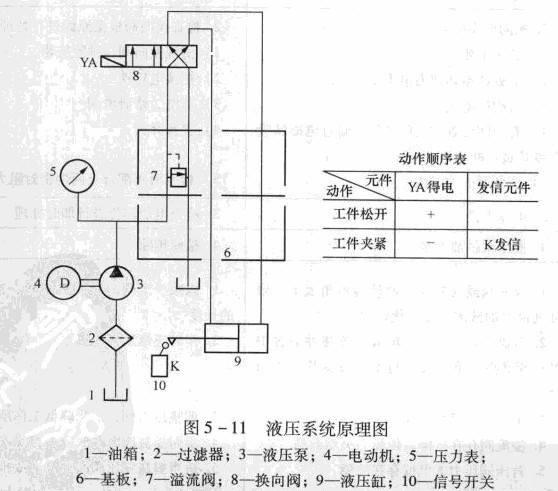

分析及處理過程：本數控沖床采用的是液壓彈性夾具(液壓系統原理圖見圖5-11)，都液壓缸壓力頂開夾具進行工件裝夾。經檢查后發現夾具頂開的行程遠遠不夠，因此調整夾具行程，調整后發現效果不佳，工件仍很難裝央。因此，進一步檢查電氣控制回路，發現DC24V電磁閩線圈兩端電壓為22V(屬正常)。檢查液壓管路，發現管路正常，手動控制液壓閥，使其處于左位機能，工件裝夾正常；拆開電磁閥，發現間心處一固定螺釘松脫，導致電磁閩在得電過程中，閱心不能準確到位，引起部分用于頂開液壓缸的液壓油處于卸荷狀態。擰緊該螺釘，重新調試夾具行程后故障排除。
